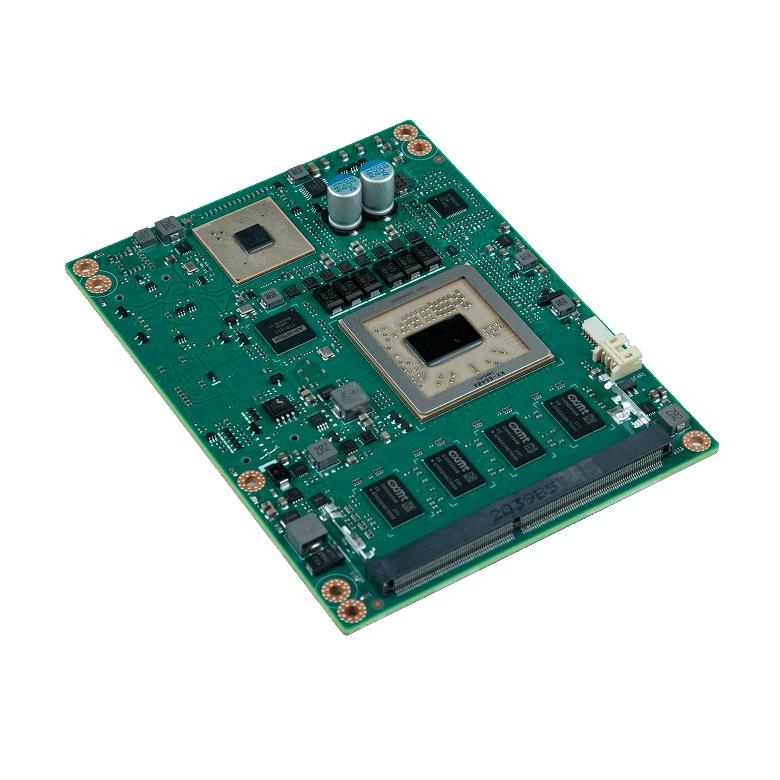

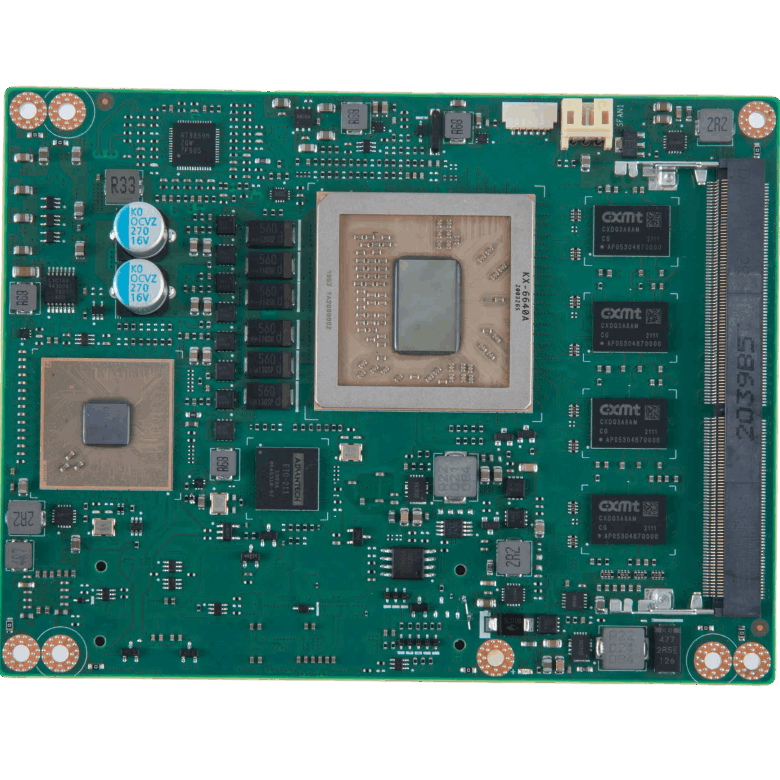

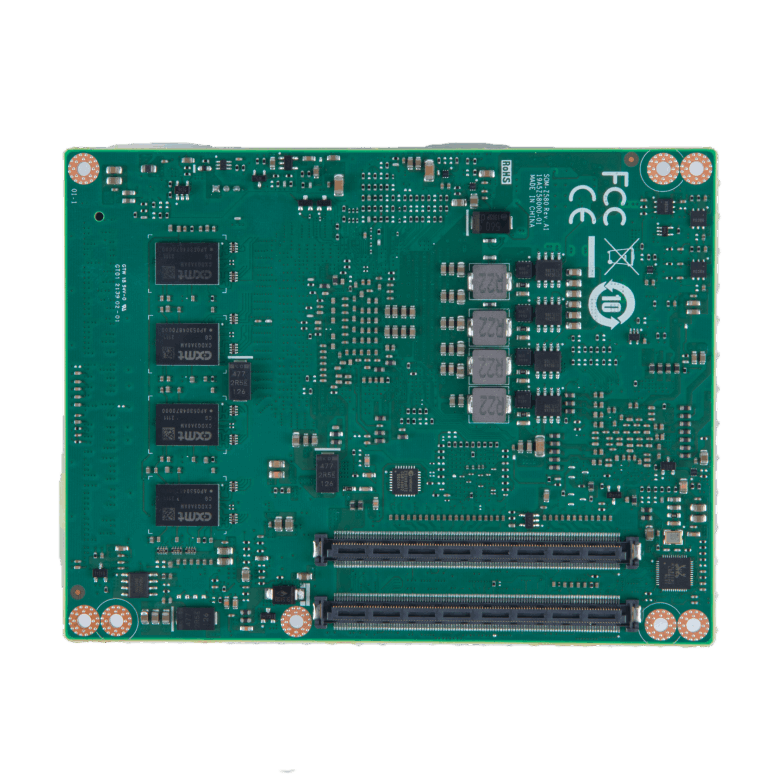

CMZ70

COM Express Basic Type6模块

中国自主知识产权处理器，基于兆芯KX-6000系列开发，国产化率≥95%，符合COM Express®标准规范，高性能，灵活扩展，用户可以基于研华模块化电脑，进行系统开发，具有灵活性、快捷性、强固性等优势。

中国自主知识产权处理器,KX-6000 系列COM Express Basic 模块
支持最高CPU主频:8核2.7GHz
国产化率≥95%
CPU TDP 最大支持70W
最大支持16G内存(On board 8G + SO-DIMM 8G)

资料下载
获取报价

产品规格

Swipe Left

产品类型	Form Factor	COM Express Basic Module
	Pin-out Type	COM Express R3.0 Type 7 pin out
处理器	CPU	KX-6640MA	KX-U6580	KX-U6780A
	基础频率	4 Core @2.2GHz; 2 Core @2.6GHz	2.5GHz	2.7GHz
	核心数	4	8	8
	典型功耗	25W	70W	70W
	二级缓存	4MB	8MB	8MB
	BIOS	AMI
芯片组	PCH	ZX-200
内存	技术	DDR4
	最大容量	16GB (On Board 8G+So-DIMM 8G)
	插槽	1x 260P SO-DIMM（1 on front side）
显示	VGA	1 1920 x 1200@60Hz
	EDP	1
	DP/HDMI	1
扩展	PCIE Config	KX-6780A KX-U6580 KX-U6780A PEG Config C: x1, x1, x4, x4; PEG Config G: x1, x1, x8 PEG Config H: x2 x8 KX-6640MA: PEG Config C: x1, x1, x4 PEG Config F:x2,x4 ZX-200:PCIE[0:7] PHYA->PCIE[0:3] PHYB->PCIE[4:7] PHYA_CFG_1: x4 PCIE[0:1]+PCIE[6:7] PHYB_CFG_2: x4 PCIE[2:5] PHYA_CFG_2: X2 PCIE[0:1] x2 PCIE[6:7] PHYB_CFG_3: x2 PCIE[2:3] x2PCIE[4:5] PHYA_CFG_3: x2 PCIE[0:1] x1 PCIE[6] x1 PCIE[7] PHYA_CFG_4: x1 PCIE[0] x1 PCIE[1] x1PCIE[6] x1 PCIE[7]
	音频接口	HD Audio Interface
	LPC	Yes
网络	Gigabit	1 x 10/100/1000M GIGABIT Ethernet Controller
接口	SATA3.0	2
	USB3.1	4
	USB2.0	8
	SPI Bus	2(BIOS,TCM)
	GPIO	8bits
	Watchdog	Yes(65536 level, 0 ~ 65535 sec 使用EC 方案(EC-201))
	COM Port	2 Ports(2-wire)
	TCM	On Board( 国民技术Z32H330TC)
	Smart FAN	2 Ports; 1 port on COM module. Support 12V Fan, 1 port on carrier board
电源	Type	ATX: Vin, VSB; AT: Vin,VSB
	电源电压	Supply Voltage: Vin: 12V; VSB: 5V +/-5%,
环境	工作温度	标准: 0 ~ 60 ° C (32 ~ 140 ° F) (KX-6640MA,KX-6640A,KX-U6580@P1 state)
	储存温度	-40 ~ 85° C (-40 ~ 185° F)
	湿度	工作: 40 ° C @ 95% relative humidity, 非凝结储存: 60° C @ 95% relative humidity, 非凝结
	振动	3.5Grms
物理特征	尺寸	125mm*95mm(4.92” x 3.74”)
ESD	Contact ±6kV by air ±8kV
操作系统Operating System	Windows 7/Windows 10/ 麒麟Linux

资料下载

产品型录

- 【DS】CMZ70_DS（12.04.25）.pdf
