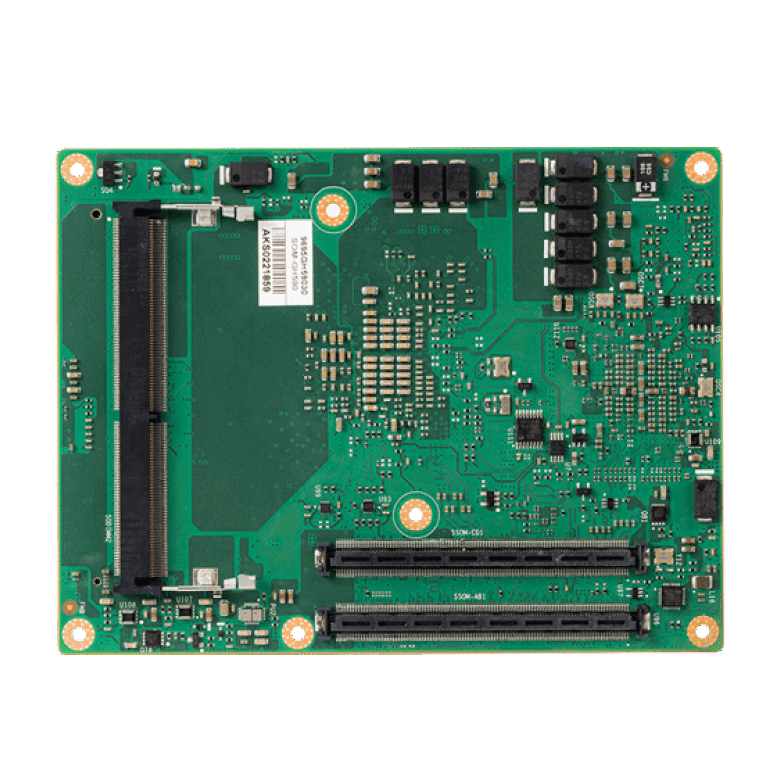

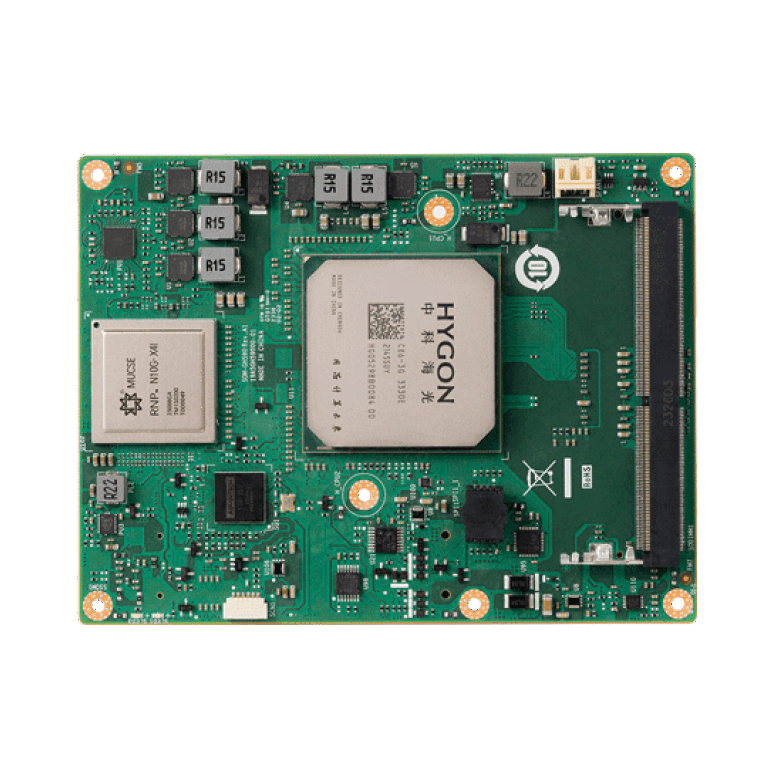

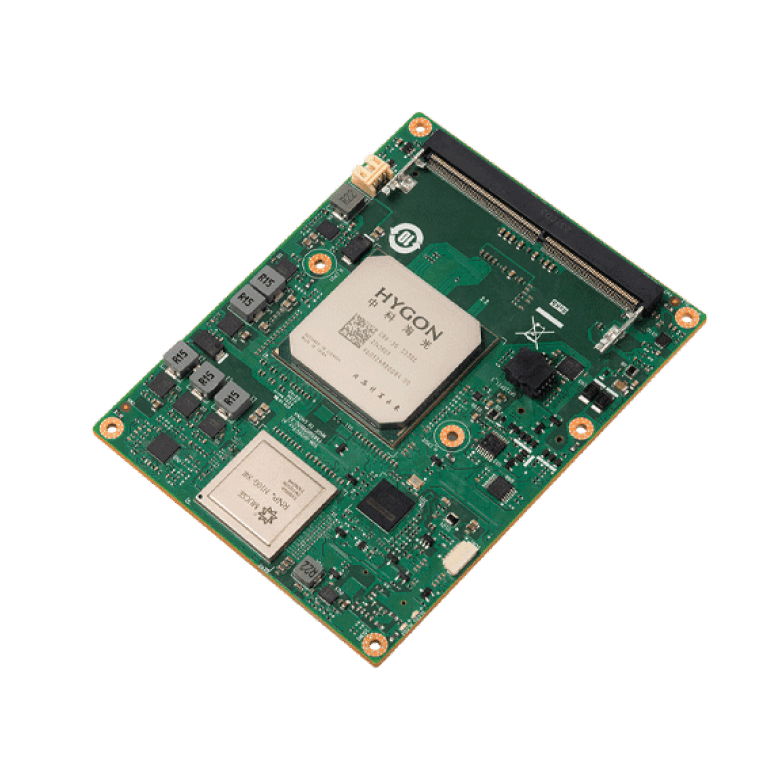

CMH70

COM Express Basic Type7模块

CMH70是一款高性能COM-Express Basic Type7模块，搭载海光3号3000系列处理器，支持最高8核，拥有4路10G BASE-KR，20路PCIE4.0等丰富的扩展资源，适用于交换机、路由器、网络可视化、边缘服务器等网络通信应用。

产品规格

Swipe Left

产品类型	Form Factor	COM Express Basic Module
	Pin-out Type	COM Express R3.0 Type 7 pin out
处理器	CPU	HYGON 3350	HYGON 3350E	HYGON 3330	HYGON 3330E
	基础频率	3.0GHz	2.8GHz	3.0GHz	2.0GHz
	核心数	8	8	4	4
	典型功耗	80W	65W	45W	30W
	BIOS	百敖BIOS
内存	技术	DDR4
	最大容量	64GB
	插槽	2x 260P SO-DIMM
串行总线	SMBus	N
	I2C	2
网络	Gigabit	1 x 10/100/1000M GIGABIT Ethernet Controller
	10GB 以太网	2x 10G LAN controller/4x 10G LAN controller;Interface: 10GBase-KR
扩展	PCIE	PCIE Gen4 PCIE [0:7]->x8 ,2 x4 , x4 +4 x1 PCIE [15:8] x8, Can config. To 2 x4,4 x2 PCIE [0:15] x16, 4 x4 ,8 x2, x8+x2+6 x1 PCIE[19:16] 1 x4, 2 x2, 1X2+2x1, 4 x1
接口	SATA3.0	2
	USB3.0	4
	USB2.0	4
	SPI Bus	Yes
	GPIO	8bits
	Watchdog	Yes(65536 level, 0 ~ 65535 sec 使用EC 方案(EC-201))
	COM Port	2 Ports(2-wire)
	TCM	Optional(国民技术Z32H330TC)
	Smart FAN	2 Ports; 1 port on COM module. Support 12V Fan, 1 port on carrier board
电源	Type	ATX: Vin, VSB; AT: Vin
	电源电压	Supply Voltage: Vin: 12V; VSB: 5V +/-5%,
环境	工作温度	标准: 0 ~ 60 °C (32 ~ 140 °F)
	储存温度	-40 ~ 85° C (-40 ~ 185° F)
	湿度	工作: 40 °C @ 95% relative humidity, 非凝结储存: 60° C @ 95% relative humidity, 非凝结
	振动	3.5Grms
物理特征	尺寸	125mm*95mm(4.92”x 3.74”)
ESD		Contact ±6kV by air ±8kV
操作系统Operating System		测试基于UOSv20_4.19.0-server-amd64，可参考海光平台OS List
